設計してみる
さて。
自作する太陽熱温水器はパイプ式に決めたし、
屋根も確認した。
次は、設計だ。
具体的に必要な材料をリストアップして、完成イメージを描いてみよう。
今回お手本にさせて頂いたのは、「塩ビ管で太陽熱温水器を自作する」さんのサイトだ。

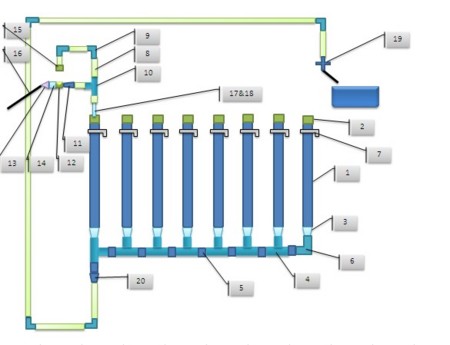

書いた完成イメージ(設計図)がこちら。
これ、Excelで書いてます。
ある意味これはよく描けた、と自画自賛。(笑)
そして、最初に手配したものはこちら。
(最終的には失敗したり、計算ミスだったり、足りなかったりで変わるので、それは別途書きます)
◇集熱タンク本体
塩ビパイプ 4M VU100
VUキャップ C100
VU継手インクリーザー100x40
DV 90゜Y チーズ DT40
塩ビパイプ 4M VU40
DV継手エルボ 40
VP用立バンド 100A
◇注水口
塩ビパイプ VP20×1m
継手エルボ20
TS 継手 チーズ T20
TS 継手 ソケット R20x13
塩ビパイプ VP13 48cm
ホースニップル
TS WS 13(インサート入)
キャップ HI−C−20
ホース 15m
TS 水栓ソケット20
TS バルブソケット VS20
◇配管
ボールバルブ
VU継手インクリーザー40x30
塩ビパイプ 4M VU30
◇道具
ヒシボンド 100g
弓ノコギリ
こう書いていると、なんだかDIYのベテランみたいですが、
実は何もかもが初めてです。
なので、
塩ビってなんだ?
VUってなに?
継手?
チーズ?
と、わからないことだらけ。
ひとつひとつ調べていきました。
しかも、僕は都内在住で車もなく、比較的近くにあるホームセンター(島忠・中野店)も郊外のホームセンターより格段に小さいので品揃えも推して知るべし。
結局、できるだけ多くの材料を、一度も実物を見たことがないまま、ネットで注文しました。
ハイリスクだなー、と思いましたが、多少の間違いは織り込んで先に進むことにしました。
さぁ、無事に材料は揃うのか!??
設計通りにうまくいくでしょうか〜〜?
(いくはずがないと思いますけど、やってみなくちゃわからない・・・)
